Нефтебаза, терминал по перевалке СУГ или химическое производство — это не просто склад или строительная площадка. Это объект повышенной опасности, где любая искра может привести к катастрофе. В таких условиях связь перестает быть просто инструментом для координации. Она становится критически важным элементом системы промышленной безопасности.
Использование обычных мобильных телефонов или стандартных раций на территории взрывоопасных зон строжайше запрещено. Любое несертифицированное электронное устройство — это потенциальный источник возгорания. Как же тогда обеспечить надежную и, главное, безопасную координацию действий персонала при сливе-наливе цистерн, проведении ремонтных работ или в случае нештатной ситуации?
Ответ — построение профессиональной системы радиосвязи на базе взрывозащищенного оборудования. В этом материале мы представим типовую схему такой системы и пошагово разберем ключевые аспекты, которые необходимо учесть при ее проектировании.
Шаг 1: фундамент безопасности — требования и стандарты
Первая и главная ошибка — начинать проект с выбора конкретных моделей раций. Проектирование связи для опасного объекта всегда начинается с изучения нормативной базы и проектной документации самого объекта.
Ключевой документ: Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Именно он определяет требования ко всему оборудованию, которое может использоваться в потенциально взрывоопасных атмосферах.
Все оборудование, предназначенное для таких зон, должно иметь соответствующую маркировку взрывозащиты (Ex-маркировку). Например: 1Ex d ib IIB T4 Gb X. Для неспециалиста это просто набор букв и цифр. Для инженера — это полная информация об уровне и виде защиты устройства. Перед выбором оборудования необходимо изучить план зонирования объекта, где указаны классы взрывоопасных зон (например, В-1а, В-1г). Именно от класса зоны зависит, какой уровень взрывозащиты (Ga/Da, Gb/Db, Gc/Dc) требуется от радиостанции.
Итог: первый шаг — это не поиск раций, а анализ требований безопасности и определение необходимого уровня взрывозащиты для каждой зоны на объекте.
Шаг 2: выбор оборудования — только сертифицированные решения
Когда требования определены, можно переходить к выбору «железа».
Радиостанции
Для работы на нефтебазе подходят только взрывозащищенные (искробезопасные) радиостанции, имеющие сертификат соответствия ТР ТС 012/2011.
Цифровая связь стандарта DMR стала отраслевым стандартом для таких объектов. По сравнению с аналоговой, она дает ряд неоспоримых преимуществ:
- высокое качество звука: отсутствие шумов и помех позволяет четко слышать каждое слово, что критически важно при передаче команд;
- безопасность переговоров: возможность использования цифрового шифрования для защиты от прослушивания;
- расширенный функционал: индивидуальные и групповые вызовы, текстовые сообщения, а главное — функции безопасности, такие как «Одинокий работник» (Lone Worker) и «Упавший человек» (Man Down), которые автоматически отправляют тревожный сигнал, если сотрудник не выходит на связь или находится в неподвижном горизонтальном положении;
- эффективность: более длительное время работы от аккумулятора.
Лидерами в производстве такого оборудования являются Hytera и Kirisun. Модели вроде Kirisun DP985Ex UHF или Hytera HP715 Ex IIA — это проверенные и надежные решения для нефтегазовой отрасли.
Аксессуары
Важнейший момент, о котором часто забывают: аксессуары (аккумуляторы, гарнитуры, выносные микрофоны) также должны быть взрывозащищенными! Использование обычной гарнитуры с искробезопасной рацией моментально делает всю систему небезопасной и нарушает требования регламента.
Шаг 3: проектирование зоны покрытия — ретранслятор как основа системы
Нефтебаза — сложный с точки зрения радиосвязи объект. Огромные металлические резервуары, трубопроводы и железобетонные конструкции создают множество «мертвых зон», где связь в режиме «рация-рация» (прямой канал) будет невозможна.
Для обеспечения 100% покрытия всей территории используется ретранслятор (репитер).
Как это работает: ретранслятор устанавливается в самой высокой точке объекта (например, на крыше административного здания, вне взрывоопасной зоны). Он принимает слабый сигнал от портативной рации и переизлучает его с гораздо большей мощностью, многократно расширяя радиус действия всей системы.
Перед установкой ретранслятора профессиональные интеграторы всегда проводят радиочастотное обследование (радиоразведку) объекта. С помощью анализатора спектра инженеры определяют оптимальное место для установки антенны и выявляют все потенциальные «слепые пятна», чтобы гарантировать надежную связь в каждой точке.

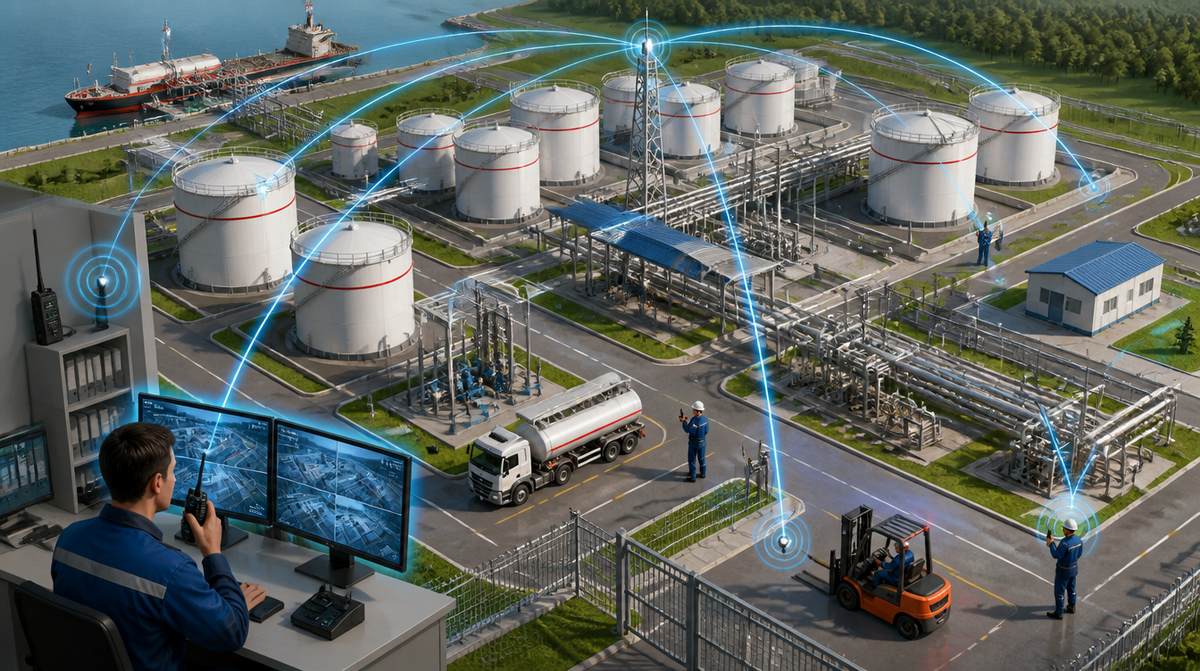

Шаг 4: типовая схема системы радиосвязи
Как же выглядит законченная, правильно построенная система связи для нефтебазы?
1. Абонентское оборудование: парк взрывозащищенных цифровых радиостанций стандарта DMR у сотрудников.
2. Ретранслятор: цифровой DMR-ретранслятор, установленный в безопасном месте (в серверной, в административном корпусе).
3. Антенно-фидерное устройство (АФУ): всенаправленная (коллинеарная) антенна, установленная на мачте на крыше здания, и фидер (высокочастотный кабель) с низкими потерями, соединяющий антенну с ретранслятором.
4. Диспетчерское ПО (опционально, но рекомендуется): программное обеспечение, установленное на компьютере у диспетчера или начальника смены. Оно позволяет:
- вызывать любого абонента или группу одним кликом мыши;
- записывать все переговоры;
- отслеживать местоположение сотрудников на карте (если рации оснащены GPS/ГЛОНАСС);
- принимать и обрабатывать экстренные вызовы.
Заключение: доверяйте проектирование профессионалам
Организация радиосвязи на взрывоопасном объекте — это комплексная инженерная задача, требующая глубоких знаний не только в области радио, но и в сфере промышленной безопасности и нормативных требований. Любая ошибка здесь может стоить слишком дорого.
Именно поэтому такие проекты следует доверять только опытным системным интеграторам. Компания «Радиосейл» не ограничивается продажей оборудования. Мы предлагаем полный цикл услуг:
- аудит и консалтинг: помощь в определении требований к системе;
- радиочастотное обследование: профессиональное планирование зоны покрытия;
- поставка и настройка: подбор и программирование сертифицированного оборудования ведущих брендов;
- монтаж и пусконаладка: установка и запуск системы «под ключ».
Для получения экспертной консультации, подбора оборудования или заказа проекта по организации радиосвязи на вашем объекте свяжитесь с нашими инженерами. Мы подготовим технико-коммерческое предложение, полностью соответствующее требованиям безопасности и вашим производственным задачам.
