Векторный анализатор цепей: принцип работы, калибровка, настройка и практическое применение


Векторный анализатор цепей: принцип работы, калибровка, настройка и практическое применение

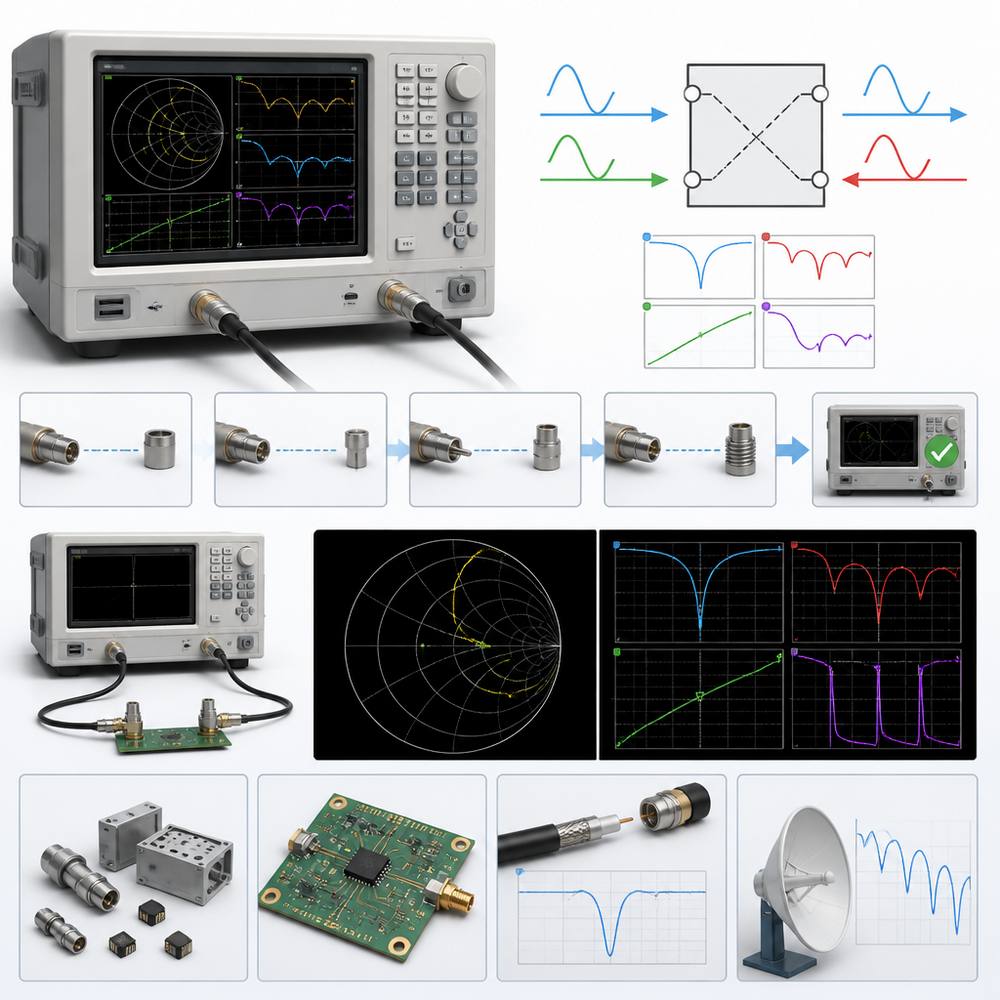

Представьте ситуацию: инженер купил векторный анализатор цепей за несколько сотен тысяч рублей, подключил его к тестируемой антенне и получил результат измерения S11 = −5 дБ. Довольный результатом, он отдал антенну в производство. Через месяц выясняется: партия антенн не проходит приёмку, реальный КСВ в три раза хуже расчётного.

Что произошло? Оказалось, инженер пропустил один критически важный этап — калибровку анализатора. Без калибровки векторный анализатор показывает не параметры тестируемого устройства, а параметры всей измерительной системы: кабели, разъёмы и внутренние неидеальности. Погрешность может достигать 10–20 дБ!

В этой статье разбираем, для чего нужен векторный анализатор цепей, как он работает, почему калибровка обязательна, как правильно настроить прибор для измерения антенн, кабелей и фильтров и какие модели выбрать для разных задач.

Для чего нужен векторный анализатор цепей: задачи и области применения

Векторный анализатор цепей (VNA, Vector Network Analyzer) — это измерительный прибор, предназначенный для анализа амплитудных и фазовых характеристик радиочастотных устройств. В отличие от скалярного анализатора спектра, который измеряет только амплитуду сигнала, векторный анализатор измеряет также фазу, что позволяет получить полную информацию о комплексных параметрах цепей.

Ключевые задачи векторных анализаторов

Измерение S-параметров (коэффициенты отражения и передачи):

  • S11 — коэффициент отражения на входе (входной импеданс);
  • S21 — коэффициент передачи (усиление или ослабление сигнала);
  • S12 — обратная передача (изоляция между портами);
  • S22 — коэффициент отражения на выходе.

Определение импеданса (комплексного сопротивления):

  • измерение входного сопротивления антенн;
  • определение характеристик кабелей;
  • анализ согласования электрических цепей.

Расчёт КСВ (коэффициента стоячей волны):

  • оценка степени согласования антенны с фидером;
  • поиск резонансной частоты антенны.

Тестирование кабелей:

  • измерение потерь в коаксиальных кабелях;
  • определение места неоднородности с помощью режима Time Domain (TDR).

Исследование фильтров:

  • измерение АЧХ и ФЧХ;
  • определение полосы пропускания и подавления.

Настройка усилителей:

  • измерение коэффициента усиления сигнала;
  • определение точки компрессии 1 дБ.

Векторный vs Скалярный анализатор: в чём разница

Параметр

Скалярный анализатор спектра

Векторный анализатор цепей

Измеряемые величины

Только амплитуда

Амплитуда + фаза

S-параметры

Нет

Да (S11, S21, S12, S22)

Импеданс

Нет

Да (Z, R+jX)

КСВ

Нет

Да

Диаграмма Смита

Нет

Да

Типичное применение

Поиск помех, анализ спектра

Настройка антенн, тестирование фильтров, измерения кабелей


Области применения

Векторные анализаторы востребованы в:

  • разработке и производстве радиочастотной электроники;
  • настройке антенных систем (базовые станции, радиолюбительские антенны);
  • тестировании кабельной продукции;
  • сервисных центрах по ремонту радиооборудования;
  • научных исследованиях в области СВЧ-техники.

Принцип работы векторного анализатора: как прибор измеряет S-параметры

Понимание принципа работы векторного анализатора помогает правильно интерпретировать результаты измерений и избегать ошибок.

Основные компоненты векторного анализатора

1.  Синтезатор частоты — генерирует перестраиваемый сигнал в заданном диапазоне частот (от единиц кГц до десятков ГГц).

2.  Направленные ответвители — разделяют падающую, отражённую и прошедшую волны на каждом порту.

3.  Приёмники — измеряют амплитуду и фазу сигналов с высокой точностью.

4.  Процессор — вычисляет S-параметры из соотношений измеренных сигналов и строит графики.

Принцип работы (пошагово)

Шаг 1: Генерация тестового сигнала. Синтезатор генерирует сигнал на заданной частоте (например, 100 МГц) и подаёт его на порт 1 тестируемого устройства (DUT).

Шаг 2: Измерение падающей волны. Направленный ответвитель на порту 1 отбирает часть падающего сигнала (a1). Этот сигнал служит опорным для измерения.

Шаг 3: Измерение отражённой волны. Часть сигнала отражается от входа DUT и возвращается в порт 1. Направленный ответвитель измеряет отражённый сигнал (b1).

Шаг 4: Измерение прошедшего сигнала. Сигнал, прошедший через DUT, поступает на порт 2. Направленный ответвитель на порту 2 измеряет прошедший сигнал (b2).

Шаг 5: Расчёт S-параметров.

  • S11 = b1 / a1 (коэффициент отражения);
  • S21 = b2 / a1 (коэффициент передачи сигнала).

Шаг 6: Сканирование по частотам. Процесс повторяется для каждой точки в заданном диапазоне частот (обычно 201–1001 точка). Результаты отображаются на графике.

Диаграмма Смита — ключевой инструмент анализа

Диаграмма Смита — это графическое представление комплексного импеданса на полярной сетке. С её помощью можно:

  • визуализировать согласование антенны на разных частотах;
  • определить характер реактивности (индуктивный или ёмкостный);
  • выбрать оптимальный способ согласования цепей.

Динамический диапазон векторного анализатора: почему это важно

Динамический диапазон — это отношение максимального уровня сигнала к минимальному (уровню собственных шумов прибора), который векторный анализатор может измерять.

Типичные значения:

  • бюджетные VNA (NanoVNA): 70–90 дБ;
  • среднего класса (Rigol, Siglent): 100–120 дБ;
  • профессиональные (Keysight, R&S): 130–150 дБ.

Чем выше динамический диапазон, тем лучше анализатор обнаруживает слабые отражения сигнала и измеряет высокую изоляцию фильтров.

Пример: если фильтр подавляет сигнал на 80 дБ, а динамический диапазон анализатора только 70 дБ, вы не сможете точно измерить реальное подавление — прибор упрётся в собственный шум.

Калибровка векторного анализатора: зачем нужна и как выполнить правильно

Калибровка — это критически важный этап работы с векторным анализатором. Без неё результаты измерений будут неточными.

Почему калибровка обязательна

Без калибровки векторный анализатор цепей показывает не параметры тестируемого устройства, а параметры всей измерительной системы: кабели, разъёмы и неидеальности внутренних портов прибора. Погрешность может достигать 10–20 дБ!

Что убирает калибровка:

  • потери в измерительных кабелях;
  • отражения в разъёмах кабелей;
  • фазовые сдвиги сигнала в трактах;
  • неидеальную развязку портов;
  • неидеальное направленное действие ответвителей.

Типы калибровки векторных анализаторов цепей

SOLT (Short-Open-Load-Thru) — самая распространённая.

Для калибровки необходим калибровочный набор с эталонными нагрузками:

  • Short (короткое замыкание);
  • Open (холостой ход);
  • Load (согласованная нагрузка 50 Ом);
  • Thru (прямое соединение портов).

Пошаговая инструкция по калибровке SOLT

Шаг 1: Подготовка прибора. Подключите качественные измерительные кабели к портам VNA. Дайте прибору прогреться 15–30 минут для стабилизации генератора сигнала. Установите нужный диапазон частот и количество точек измерения.

Важно: загрязнённые разъёмы кабелей или калибровочных стандартов вызывают ошибку калибровки до 5–10 дБ. Протирайте разъёмы спиртом перед каждым использованием.

Шаг 2: Калибровка порта 1 (S11).

1.   Подключите Short к порту 1 → нажмите «Cal» → «Short Port 1».

2.   Подключите Open к порту 1 → нажмите «Open Port 1».

3.   Подключите Load (50 Ом) к порту 1 → нажмите «Load Port 1».

Шаг 3: Калибровка порта 2 (S22). Повторите процедуру для порта 2 (Short, Open, Load). Это нужно для измерений S22.

Шаг 4: Калибровка передачи (S21, S12). Соедините порт 1 и порт 2 стандартом Thru (короткий кабель или переходник). Нажмите «Thru».

Шаг 5: Сохранение калибровки. Нажмите «Save Cal» → введите имя калибровки. Калибровка сохранена и активна.

Критически важно: после калибровки не меняйте кабели! Если заменили кабель — калибровка недействительна, процедуру нужно повторить.

Типичные ошибки при калибровке

Ошибка

Последствие

Как избежать

Калибровка без прогрева прибора

Дрейф параметров, неточность

Прогрев 15–30 минут

Загрязнённые разъёмы калибровочных стандартов

Ошибка до 5–10 дБ

Протирать спиртом перед каждым использованием

Смена кабелей после калибровки

Калибровка недействительна

Не трогать кабели до конца измерений

Некачественный калибровочный набор

Систематическая погрешность

Использовать фирменные наборы

Пропуск этапа калибровки

Ошибка 10–20 дБ

Всегда калибровать перед измерениями


Проверка качества калибровки

После калибровки выполните простой тест:

1.  Подключите Load (50 Ом) к порту 1.

2.  Измерьте S11.

3.  Результат должен быть ниже −40 дБ (в идеале от −50 до −60 дБ).

Если S11 > −30 дБ — калибровка выполнена неправильно. Повторите процедуру, проверив чистоту разъёмов.

Как пользоваться векторным анализатором: практическое руководство для начинающих

Шаг 1: Включение и прогрев. Включите анализатор. Дайте прибору прогреться 15–30 минут для стабилизации генератора сигнала и приёмников.

Шаг 2: Подключение кабелей. Используйте качественные измерительные кабели (SMA, N-type). Проверьте чистоту разъёмов.

Шаг 3: Выполнение калибровки. Следуйте процедуре SOLT (см. раздел выше). Сохраните калибровку.

Шаг 4: Подключение тестируемого устройства. Подключите DUT к откалиброванному кабелю. Не меняйте кабели после калибровки!

Шаг 5: Установка параметров измерения.

  • диапазон частот (Start/Stop);
  • количество точек измерения;
  • формат отображения (Log Mag, Smith Chart).

Шаг 6: Измерение и анализ. Запустите измерение (Sweep). Установите маркеры. Считайте результаты измерений.

Шаг 7: Сохранение данных. Сохраните график в память прибора или на USB. При необходимости экспортируйте данные в ПК.

Типичные ошибки новичков при работе с VNA:

1.  Пропуск калибровки — самая частая и критическая ошибка.

2.  Неправильный выбор IF Bandwidth — слишком широкий = шумно, слишком узкий = медленно.

3.  Недостаточная мощность генератора сигнала — слабый сигнал теряется в шумах.

4.  Игнорирование усреднения — данные измерений скачут из-за шума сигнала.

5.  Смена кабелей после калибровки — делает калибровку недействительной.

Как выбрать векторный анализатор под свои задачи

Подбор векторного анализатора цепей зависит от диапазона частот, требуемой точности измерений и бюджета.

Критерии выбора:

1.  Диапазон частот — до 3 ГГц (базовые задачи), до 6 ГГц (WiFi, LTE), до 26+ ГГц (СВЧ).

2.  Динамический диапазон — минимум 100 дБ для серьёзных задач измерения.

3.  Количество портов — 2 порта (стандарт), 4 порта (для сложных устройств).

4.  Портативность — настольный или переносной прибор.

Что важно запомнить о работе с векторными анализаторами цепей

Калибровка обязательна — без неё погрешность измерений до 10–20 дБ.

Понимание принципа работы векторного анализатора помогает правильно интерпретировать результаты измерений.

Динамический диапазон — ключевая характеристика для точных измерений слабых сигналов.

Настройка параметров зависит от задачи (антенны, кабели, фильтры).

Качественные кабели и калибровочные наборы — инвестиция в точность измерений.

Не меняйте кабели после калибровки — это критическая ошибка.

Работать с векторным анализатором правильно — значит понимать каждый этап: от калибровки до анализа результатов.
