Измерительные приборы: виды, классы точности, выбор и эксплуатация — полный гид

Представьте ситуацию: инженер-метролог заказывает цифровой мультиметр, ориентируясь только на цену. Прибор приходит, проходит проверку, но через месяц выясняется, что его класс точности не соответствует требованиям технологического процесса. Результат — брак продукции на 300 тысяч рублей и внеплановая инспекция Росстандарта.

Ошибка была не в самом приборе, а в непонимании его метрологических характеристик. Выбор измерительных приборов — это не просто покупка техники, а анализ классов точности, погрешностей измерений, стандартов безопасности и особенностей эксплуатации.

В этой статье мы разберем виды контрольно-измерительных приборов, расшифруем классы точности, объясним требования к ГОСТ и дадим практические рекомендации по выбору.

Что такое измерительные приборы и зачем они нужны

Измерительные приборы — это технические устройства, предназначенные для определения количественных значений физических величин с заданной точностью. Они применяются во всех отраслях для контроля параметров процессов, оценки качества продукции и обеспечения безопасности работы оборудования.

Основные функции контрольно-измерительной техники:

• контроль качества — проверка соответствия параметров продукции нормам;
• диагностика и наладка — выявление неисправностей и настройка аппаратуры;
• научные исследования — получение точных данных о процессах в лабораторных условиях;
• автоматизация — интеграция в автоматизированные системы управления технологическими процессами (АСУ ТП);
• обеспечение безопасности — мониторинг опасных величин (радиации, концентрации газа).

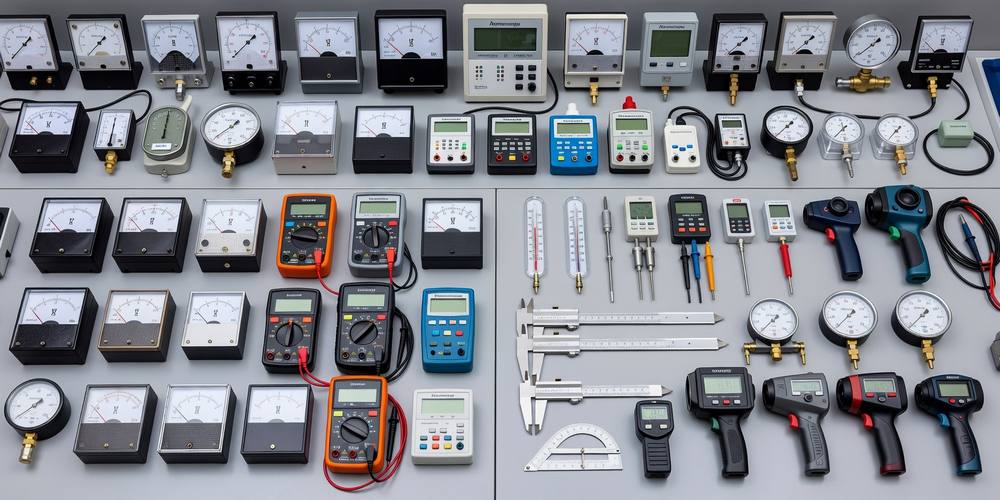

Виды и классификация измерительных приборов

Измерительная техника классифицируется по нескольким признакам.

По принципу действия

1)  Аналоговые приборы — отображают значение отклонением стрелки по шкале. Их преимущество — наглядная оценка динамики. Недостатки — некоторая доля субъективности при считывании показаний.

2)  Цифровые измерительные приборы — преобразуют сигнал в цифровой код и выводят результат на дисплей. Они обеспечивают высокую точность, исключают субъективную погрешность и легко интегрируются с автоматизированной системой.

По типу измеряемых величин

Существуют виды приборов для измерения электрических, температурных, механических, оптических и других характеристик.

По функциональному назначению

• показывающие – отображают текущее значение измеряемой величины (стрелочные приборы, цифровые дисплеи);
• регистрирующие – фиксируют изменения параметра во времени (самописцы, осциллографы, системы сбора данных);
• суммирующие – накапливают значения за определённый период (счетчики электроэнергии, счетчики расхода воды);
• сигнализирующие – подают сигнал при достижении заданного порога (индикаторы давления с аварийной сигнализацией, датчики уровня).

По условиям эксплуатации

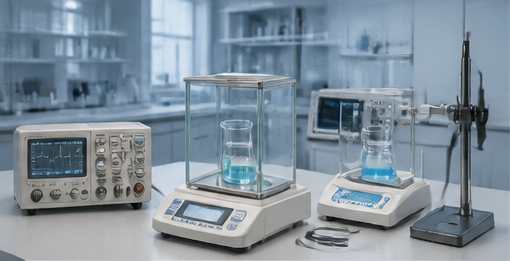

• лабораторные – используются в стационарных условиях (температура 20±5°C, низкая влажность), обеспечивают высокую точность. Требуют стабильного питания и защиты от вибраций;
• промышленные – предназначены для работы в условиях перепадов температуры, повышенной влажности, вибраций. Имеют усиленный корпус, защиты от пыли и влаги (IP54-IP67);
• переносные (портативные) – автономные устройства на батарейном питании для выездных работ, диагностики, полевых измерений;
• встраиваемые – интегрируются в панели управления, щиты, системы автоматизации. Часто совмещают функции измерения и регулирования.

Классы точности измерительных приборов: что это и как читать маркировку

Класс точности — это основная метрологическая характеристика средства измерений, определяющая предел допускаемой погрешности. Это показатель, который позволяет оценить, насколько результат измерения близок к истинному значению.

Обозначение классов по ГОСТ 8.401-80

Классы точности обозначаются числами на корпусе прибора:

• число в кружке (⊙1,5) — приведенная погрешность, нормируется в процентах от конечного значения шкалы;
• расчет абсолютной погрешности: Δ = (Xₖ × γ) / 100, где Xₖ — конечное значение шкалы, γ — класс точности;
• число без обозначения (0,5) — относительная погрешность, нормируется в процентах от измеряемой величины;
• дробь (0,5/0,1) — комбинированная погрешность для цифровых приборов с широким диапазоном.

Типовые классы точности и их применение

Выбор класса точности зависит от требуемой точности измерений. Не стоит переплачивать за избыточную точность, но и экономия может привести к браку.

Погрешность измерительных приборов: виды и как их учитывать

Погрешность измерения — это отклонение результата измерения от истинного значения измеряемой величины. Понимание видов погрешностей помогает правильно интерпретировать показания и оценивать достоверность результатов.

1)   Основная погрешность — погрешность средства измерений в нормальных условиях эксплуатации (температура 20 ± 5 °C, влажность 30–80%). Именно она нормируется классом точности.

2)   Дополнительные погрешности — возникают при отклонении от нормальных условий эксплуатации (температурная, от внешних полей, от нестабильности питания, от вибраций и ударов, позиционная).

3)   Систематическая погрешность — постоянная по знаку и величине. Может быть устранена калибровкой или учтена расчетом.

4)   Случайная погрешность — непредсказуемые колебания показаний. Снижается усреднением результатов нескольких измерений.

5)   Динамическая погрешность — возникает при измерении быстроменяющихся величин из-за инерционности прибора.

Для оценки суммарной погрешности используют формулу:

Δ_сумм = √(Δ_осн² + Δ_доп1² + Δ_доп2² + ... + Δ_случ²)

Основные параметры и характеристики измерительных приборов

Помимо класса точности, при выборе контрольно-измерительного прибора важно учитывать другие технические характеристики:

• диапазон измерений — интервал значений, для которого нормированы метрологические характеристики;
• чувствительность — минимальное изменение измеряемой величины, вызывающее заметное изменение показаний;
• быстродействие — время установления показаний, критично для динамических процессов;
• входное сопротивление (для вольтметров) — определяет влияние прибора на измеряемую цепь;
• режимы работы (непрерывный, пиковый, регистрация данных).

Требования к измерительным приборам: стандарты и нормативы

Требования к контрольно-измерительным приборам регламентируются законодательством и стандартами.

Федеральный закон №102-ФЗ «Об обеспечении единства измерений»

Обязательная поверка средств измерений, применяемых:

• в сфере государственного регулирования (торговля, здравоохранение, экология);
• на опасных производственных объектах;
• при выпуске продукции по ГОСТ;
• при учёте энергоресурсов для расчётов.

Межповерочный интервал устанавливается производителем или Росстандартом:

• эталонные приборы: 1 год;
• рабочие средства измерений: 1-3 года;
• встроенные датчики: до 4 лет.

Штрафы за использование неповеренных приборов (ст. 19.19 КоАП РФ):

• на должностное лицо: 10-30 тыс. руб.;
• на юридическое лицо: 100-300 тыс. руб.

Паспорт контрольно-измерительного прибора

Паспорт — обязательный документ, содержащий заводской номер, класс точности, метрологические характеристики, сведения о поверке и условия эксплуатации.

Основные ГОСТы

• ГОСТ 8.401-80 — Классы точности средств измерений;
• ГОСТ 22261-94 — Средства измерений электрических и магнитных величин;
• ГОСТ 13109-97 — Нормы качества электроэнергии.

Безопасность при работе с измерительными приборами

Безопасность критически важна, особенно при измерениях в системах высокого напряжения. Категории безопасности по IEC 61010 (CAT I-IV) определяют, в каких сетях можно использовать прибор. Использование прибора низкой категории в системе более высокой опасно для жизни!

Требования безопасности при эксплуатации включают использование средств защиты (диэлектрические перчатки, очки), проверку целостности оборудования и соблюдение последовательности подключения.

Принцип работы основных типов приборов

Понимание устройства помогает правильно выбирать и эксплуатировать измерительные приборы:

• цифровой мультиметр преобразует аналоговый сигнал в цифровой код с помощью АЦП;
• осциллограф отображает зависимость величины сигнала от времени, позволяя анализировать форму, амплитуду, частоту, фазу;
• термопара (датчик) измеряет температуру на основе термо-ЭДС. Регулировка, калибровка и поверка приборов.

Регулировка, калибровка и поверка приборов:

• регулировка (настройка нуля) — операция, выполняемая пользователем перед измерениями для компенсации дрейфа из-за температуры или разряда батареи;
• калибровка — добровольная операция, устанавливающая соответствие между показаниями прибора и эталонными значениями. Результат — сертификат калибровки с указанием погрешности в контрольных точках;
• поверка — обязательная процедура для приборов в сфере госрегулирования, которая выполняется только аккредитованными организациями. Результат — свидетельство о поверке с печатью Росстандарта.

Как выбрать измерительный прибор: пошаговый алгоритм

Шаг 1. Определите измеряемые параметры: что измерять, в каком диапазоне, с какой точностью?

Шаг 2. Оцените условия эксплуатации: температура, влажность, вибрации, тип работы (стационарная, мобильная).

Шаг 3. Проверьте наличие поверки и сертификатов.

Для приборов в сфере госрегулирования:

• свидетельство о поверке;
• паспорт с метрологическими характеристиками;
• сертификат соответствия ТР ТС.

Для промышленного использования:

• сертификат калибровки от производителя;
• руководство по эксплуатации на русском языке.

Шаг 4. Оцените функциональность:

• автоматический выбор диапазона (Autorange) – упрощает работу;
• память измерений (Data Hold) – фиксация показаний;
• подсветка дисплея – для работы в условиях низкой освещённости;
• подключение к ПК (USB, Bluetooth) – для регистрации и обработки данных;
• защита от перегрузки – предотвращает повреждение прибора.

Шаг 5. Сравните стоимость: цена покупки оборудования, а также стоимость поверки и обслуживания.

Заключение: что важно запомнить при работе с измерительными приборами

Главные выводы статьи:

1)  Класс точности – основная характеристика, определяющая пригодность прибора для конкретной задачи. Не гонитесь за избыточной точностью, но и не экономьте там, где это критично для качества продукции.

2)  Погрешность измерения неизбежна. Учитывайте основную и дополнительную погрешности при интерпретации результатов. Расчёт суммарной погрешности помогает оценить достоверность данных.

3)  Поверка обязательна для приборов в сфере госрегулирования (торговля, медицина, экология, энергетика). Штраф за использование неповеренного прибора – от 10 до 300 тыс. руб.

4)  Безопасность при работе с электрическими измерительными приборами критична. Всегда проверяйте категорию CAT перед работой с высоким напряжением. Используйте только исправные щупы и средства защиты.

5)  Паспорт прибора хранится весь срок эксплуатации. Он содержит критичную информацию для правильного использования, поверки и калибровки.

6)  Выбор измерительного прибора – это не просто покупка оборудования. Это анализ требований задачи, условий эксплуатации, метрологических характеристик и экономической целесообразности.
